Chine fournisseur de câbles ADSS Single Jacket 48 Core Single ou Multi Mode FRP 1,5 mm 100m Longueur de portée Cable à fibre optique
ContPerson : JQ CABLE
Numéro de téléphone : +8618122383351
Whatsapp : +8618122383351
| Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 3-5 jours, il dépend de la quantité d'ordre | Conditions de paiement : | L/C, T/T, Western Union, Alipay |
| Capacité d'approvisionnement : | 4500 par mois |
| Lieu d'origine: | LA CHINE | Nom de marque: | Jiqian |
|---|---|---|---|
| Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | ADSS-double gaine |
|
Détail Infomation |
|||
| Lieu d'origine: | Guangzhou, Chine | Marque de câble: | Jiqian |
|---|---|---|---|
| nombre de conducteurs: | 24 noyaux | Cettification: | OIN 9001 |
| fabricant: | oui | Application: | Aérien |
| Gaine externe: | PE | Nombre de fibre: | 2-288 |
| La température de stockage et d'utilisation: | -40℃ à +70℃. | ||
| Mettre en évidence: | câble optique autosuffisant de la fibre 24Core,câble optique autosuffisant de fibre d'OIN 9001,OIN 9001 tout le câble optique diélectrique de fibre |
||
Description de produit

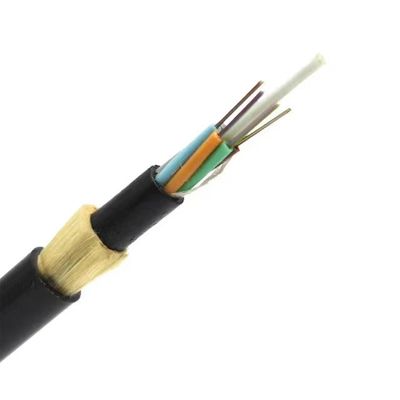

24 noyaux tout le câble à fibres optiques ADSS de double fibre autosuffisante diélectrique de gaine

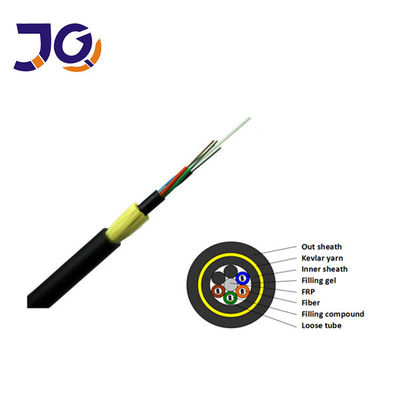

Le câble à fibres optiques d'ADSS adopte une structure échouée par tube lâche. La fibre optique de 250µm est engainée dans un tube lâche fait de matériel élevé de module,
et le tube lâche est rempli de composé imperméable. Le tube lâche (et la corde remplissante) est tordu autour du noyau central non métallique de renfort (FRP) pour former un noyau compact de câble, et des lacunes dans le noyau de câble sont remplis avec de l'eau bloquant la graisse. Le noyau de câble est expulsé dans une enveloppe intérieure de polyéthylène (PE), puis a échoué pour renforcer la fibre d'aramid, et finalement il a accompli par le polyéthylène (le PE)
La conception du câble à fibres optiques d'ADSS considère entièrement la situation réelle des lignes électriques et convient pour différents niveaux des lignes de transport d'énergie à haute tension. Pour les lignes électriques 10kV et 35kV, la gaine de polyéthylène (PE) peut être employée ; pour les lignes électriques 110kV et 220kV, le point accrochant de câble doit être déterminé en calculant la distribution d'intensité de champ électrique et (À) la gaine externe de cheminement électrique doit être employée. En même temps, la quantité de fibre d'aramid et le processus de toronnage parfait sont soigneusement conçus pour répondre aux exigences d'application de différentes envergures.
Caractéristiques
• Peut être installé sans découper la puissance
• Diamètre léger et petit de câble, réduisant l'impact de la glace, le vent et la charge sur la tour et l'appui
• La grande envergure, l'envergure maximum est plus de 1000 mètres
• A d'excellentes propriétés de traction et caractéristiques de la température
• Espérance de vie 30 ans
Structure et spécifications techniques ADSS-SJ (50-150M)
| Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée Mètre |
||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Structure et spécifications techniques ADSS-DJ (50-750M)
| Ref. Outer Diamètre (millimètre) |
Ref. Weight (kg/km) |
REC. Maximum quotidien. (kN) |
Max Allowable Tension fonctionnante (kN) |
Coupure Force (kN) |
Force Membre CSA (mm2) |
Module de (kN/mm2) |
La chaleur Expansion Coefficient (x10- 6/K) |
Envergure appropriée Mètre |
||||
| Veste de PE | À la veste | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caractéristique optique
|
Type de fibre |
Atténuation (+20℃) |
Largeur de bande |
Ouverture numérique |
Longueur d'onde de coupure de câble à fibres optiques |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | Na 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | Na 0.275±0.015 | --- |
Application : Frais généraux autosuffisants
FAQ
1, Q : Est-vous une usine ou la société commerciale ?
: Nous sommes une usine
2, Q : Quel est le MOQ ?
: Le MOQ du câble optique de fibre est 1km.
3.Q : Quelle marque de fibre employez-vous ?
: YOFC, Fiberhome, etc.
4, Q : Pouvez-vous accepter la commande ?
: Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients comme nous savons que les affaires sont toujours de commande.
5, Q : Quel est délai de livraison ?
: Le délai de livraison général est de 5-7 jours après l'ordre confirmé. Il dépend de la quantité d'ordre.
6.Can vous fournir les produits adaptés aux besoins du client et le logo ?
: Oui. Nous assurons le service d'OEM.
7.What votre paiement est-il des termes ?
: Nous acceptons T/T, L/C, Western Union, dépôt de 30% et 70% avant expédition.
