Câble optique aérien ASU G652D de fibre de mini d'ADSS 6 noyau du noyau 12
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1km | Détails d'emballage : | 1/2/3/4/5 kilomètre dans un fût en bois |
---|---|---|---|
Délai de livraison : | 3-5dryas | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 100km par jour |
Lieu d'origine: | Guangzhou Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 | Numéro de modèle: | GYXTW |
Détail Infomation |
|||
Matériel de veste: | PE | Diamètre extérieur: | 6/7/8/9mm |
---|---|---|---|
Fil d'acier: | 0.7/0.8/1.0mm | Compte de fibre: | 2/4/6/8/12/24 noyau |
structure: | Tube d'unité | Porteur central: | Fil d'acier deux |
Nom de produit: | Câble optique extérieur de fibre | Type de fibre: | YOFC ou comme demande |
Application: | Aérien, conduit | Couleur: | NOIR |
Surligner: | Câble optique aérien de fibre d'OD9mm,Câble optique aérien de fibre de la veste 1.0mm de PE,Câble de fibre optique aérien d'OD9mm |
Description de produit

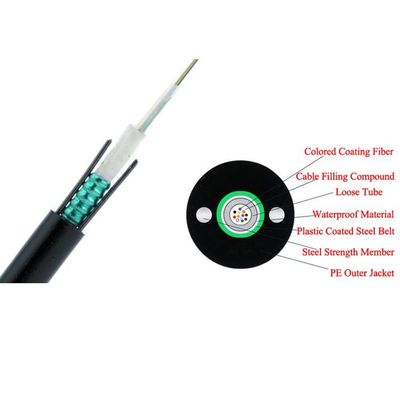

Le câble optique extérieur blindé unitaire aérien de fibre du câble GYXTW de fibre de tube d'unité de mode, la fibre de 250μm est placé dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une gaine de polyéthylène (PE).
Caractéristiques
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Écrasez la résistance et la flexibilité
Amélioration de PSP étanche à l'humidité
Deux fils d'acier parallèles assurent la résistance à la traction
Installation de faible diamètre, légère et amicale
Caractéristiques optiques
Articles | Unité | Spécifications | |
G652D | |||
Diamètre de champ de mode | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Diamètre de revêtement | um | 124,8±0.7 | |
Non-circularité de revêtement | % | ≤0.7 | |
Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
Diamètre de revêtement | um | 245±5 | |
Non-circularité de revêtement | % | ≤6.0 | |
Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Paramètres de câble
Articles | Caractéristiques | |
Compte de fibre | 2~24 | |
Fibre de revêtement colorée | Dimension | 250μm+15μm |
Couleur | Bleu, orange, vert, Brown, gris, blanc | |
Tube lâche | Dimension | 2.0mm±0.05mm |
Matériel | PBT | |
Couleur | Naturel | |
Porteur central | Diamètre | 1.0mm |
Matériel | Acier | |
Veste externe | Dimension | 8.0mm±0.1mm |
Matériel | PE | |
Couleur | Noir |
Paramètres techniques
Fibre Compte |
Câble Diamètre (millimètres) |
Poids de câble kg/km) |
Résistance à la traction Long/short Terme (n) |
Résistance d'écrasement Long/short Terme (N/100mm) |
Recourbement Charge statique/dynamique de rayon |
2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |

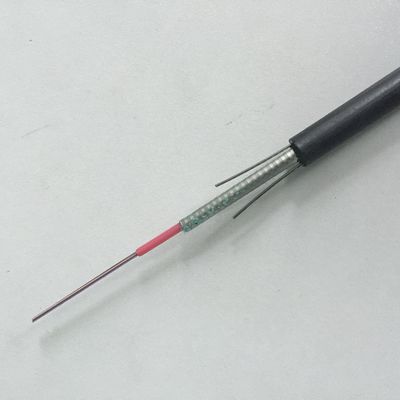

Image de produit
Application
Approprié au conduit/à antenne
Stockage/température de fonctionnement : -40℃~+70℃
Packing&Delivery
1/2/3/4/5 kilomètre dans un fût en bois, fournit des jours : jours 5-8work
