Câble optique de fibre de conduit de GYTS 24core
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
---|---|---|---|
Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 50KM par jours |
Lieu d'origine: | Guangzhou, Chine | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 | Numéro de modèle: | Câble optique extérieur de fibre |
Détail Infomation |
|||
Type de fibre: | YOFC ou Fiberhmoe comme requset | Couleur: | NOIR |
---|---|---|---|
Veste: | PE, MDPE | Compte de fibre: | 2-288cores |
longueur: | 2km ou longueur adaptée aux besoins du client | installation: | Antenne et conduit |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris | OEM: | Disponible |
Type: | &Multimode unimodal | Nom de produit: | Câble optique extérieur de fibre |
Température de fonctionnement: | -40 | +60 C | PAQUET: | Tambour en bois |
Surligner: | Câble optique de fibre de conduit de gaine du PE ISO9001,câble optique de fibre du conduit 288cores de 2km,type optique de galerie pour câbles de la fibre 288cores |
Description de produit
D'usine câble optique extérieur GYXTW, GYTA, GYTS, ADSS, GYFTY, GYFXTY, GYTC8S de fibre d'approvisionnement directement…
Description de produit
La fibre de 250μm est placée dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une gaine de polyéthylène (PE).
Caractéristiques
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Écrasez la résistance et la flexibilité
Amélioration de PSP étanche à l'humidité
Deux fils d'acier parallèles assurent la résistance à la traction
Installation de faible diamètre, légère et amicale
A de bonnes propriétés mécaniques et caractéristiques de la température.
Le matériel lâche de tube lui-même a la bonne résistance à l'eau et de haute résistance.
Le tube est rempli de graisse spéciale pour protéger la fibre.
La structure compacte particulièrement conçue de câble empêche effectivement l'enveloppe de se rétracter.
La veste de PE a l'excellente tenue aux rayonnements UV, assurent la représentation imperméable du câble.
Noyau simple de renfort de centre de fil. Le tube lâche est rempli de composé imperméable spécial.
Plein remplissage de noyau. Barrière en aluminium enduite d'humidité de la bande de plastique (APL)
Application
Utilisé pour le conduit ou les applications aériennes.
Approprié à l'installation pour la longue communication et le LANS
Caractéristiques optiques
Articles | Unité | Spécifications | |
G652D | |||
Diamètre de champ de mode | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Diamètre de revêtement | um | 124,8±0.7 | |
Non-circularité de revêtement | % | ≤0.7 | |
Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
Diamètre de revêtement | um | 245±5 | |
Non-circularité de revêtement | % | ≤6.0 | |
Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Paramètres techniques
Câble optique de fibre de tube d'unité
Fibre Compte |
Câble Diamètre (millimètres) |
Poids de câble kg/km) |
Résistance à la traction Long/short Terme (n) |
Résistance d'écrasement Long/short Terme (N/100mm) |
Recourbement Charge statique/dynamique de rayon |
2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 9,5 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
Câble optique lâche échoué de fibre de tube
Compte de fibre (Noyau) |
Gaine Diamètre (millimètre) |
Poids (KG/KM) |
Min.allowable de tension force (N) |
Écrasement de Min.allowable charge (N/100m) |
Rayon de cintrage minimal (millimètre) |
Approprié La température (c) |
|||
À court terme |
Long terme |
À court terme |
Long terme |
à court terme |
Long terme |
|
|||
24 |
10,5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
36 |
10,5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
42 |
10,5 |
105 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
48 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
60 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
72 |
12,0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
96 |
12,5 |
165 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |
144 |
14,0 |
180 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~+60 |

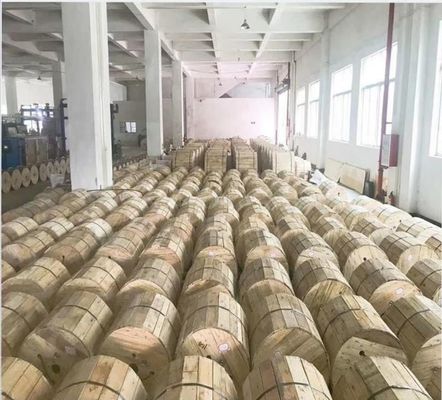

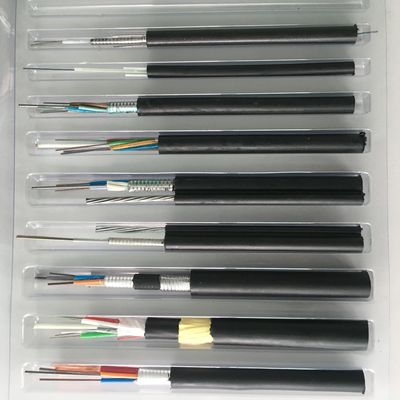

Exposition de produit
