Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 1km | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
| Lieu d'origine: | Guangzhou | Nom de marque: | JQ/OEM |
|---|---|---|---|
| Certification: | ISO9001 | Numéro de modèle: | ADSS-24B1 |
|
Détail Infomation |
|||
| Type de fibre: | mode unitaire ou mode multi | Type: | Antenne extérieure de câble à fibres optiques |
|---|---|---|---|
| Compte de fibre: | 2-144 noyau | Couleur: | Noir, adapté aux besoins du client |
| longueur: | 2km ou longueur adaptée aux besoins du client | Matériel de veste: | PE |
| NOM: | Câble de fibre optique d'ADSS | Porteur central: | FRP |
| Application: | Aérien | Température de fonctionnement: | -40 | +60 C |
| Surligner: | Câble optique de fibre multimode de noyau d'Adss 24,Kevlar bavardent 24 câbles optiques de fibre multimode de noyau,Kevlar bavardent le câble optique extérieur de fibre multimode |
||
Description de produit
Câble optique extérieur de fibre de mode multi simple de noyau de l'envergure 24 du fil 100m de Kevlar de câble d'Adss

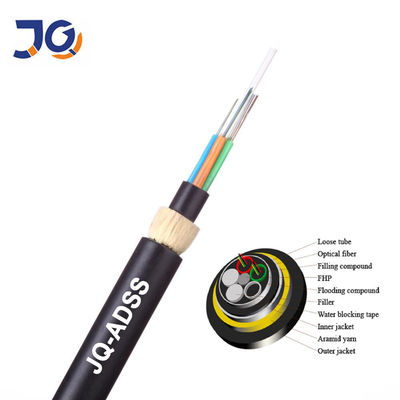

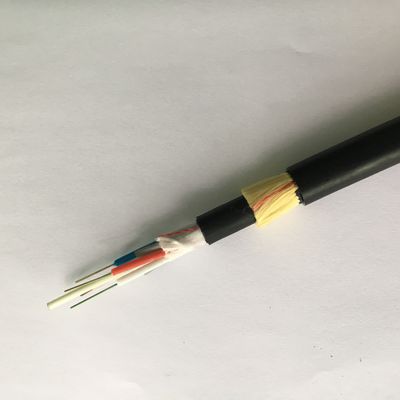

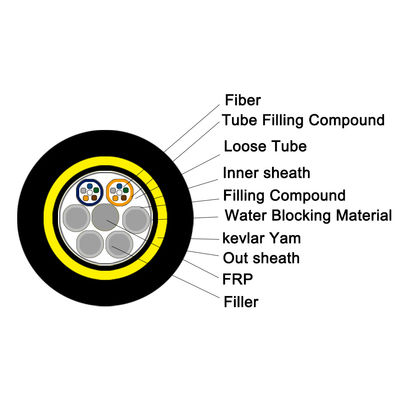

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes arefilled avec un composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Caractéristiques
1.Good mécanique et représentation de la température
2. Tube lâche de haute résistance qui est hydrolyse résistante
composé de remplissage du tube 3.special assurer une protection critique de fibre
résistance 4.Crush et flexibilité
les mesures 5.The suivantes sont prises d'assurer le câble étanche :
plastique 6.Single de tissu-renforcé en tant que porteur axial
composé de remplissage du tube 7.Loose
remplissage de noyau de 8,100% câbles
Caractéristiques optiques
| Articles | Unité | Spécifications | |
| G652D | |||
| Diamètre de champ de mode | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diamètre de revêtement | um | 124,8±0.7 | |
| Non-circularité de revêtement | % | ≤0.7 | |
| Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
| Diamètre de revêtement | um | 245±5 | |
| Non-circularité de revêtement | % | ≤6.0 | |
| Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
| Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
| Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Données techniques
|
Envergure : 100m |
sous 110kv |
24core |
|
structurel paramètre |
Composants centraux de force : FRP |
Diamètre : 1.5mm |
|
Tube lâche (gelée remplie) |
Diamètre extérieur : 1.8mm |
|
|
PE d'enveloppe intérieure |
Épaisseur : 0.9mm |
|
|
PE externe de gaine |
Épaisseur : 1.8mm |
|
|
Technique paramètre |
diamètre extérieur de câble |
11mm |
|
section transversale de câble |
95,03 mm2 |
|
|
Modèle de fibre |
G.652D |
|
|
Poids de câble |
95kg/km |
|
|
Résistance à la traction évaluée (RTS) |
kn 10 |
|
|
Minmum a permis la tension (la T.A.O.) |
4kn |
|
|
EDS |
3.2kn |
|
|
Module de Young |
7,8 kn/mm2 |
|
|
Coefficient de dilatation thermique |
1.810-6/°C |
|
|
Résistance de Cruss |
Long terme : 1100 n/100mm |
|
|
à court terme : 2200 n/100mm |
||
|
Rayon de cintrage d'autorisation |
Long terme (en courant) 220 millimètres |
|
|
(En s'étendant) 360 millimètres à court terme |
Application
Approprié à la méthode de pose aérienne
Stockage/température de fonctionnement : -40℃~+70℃
Détail de paquet
Nom d'A.Company
Poids de B.Gross/Net
Type de C.Fiber
Longueur de D.Cable
