MGXTSV Étude de cas sur le déploiement de câbles à fibre optique dans les réseaux de communication miniers souterrains

Introduction

Une infrastructure de communication fiable est essentielle pour les opérations minières modernes. Les mines souterraines nécessitent une transmission de données stable pour prendre en charge la surveillance de la sécurité, les systèmes d'automatisation et la coordination opérationnelle. Cependant, des conditions difficiles telles que l'humidité élevée, la pression mécanique, la poussière et les risques potentiels d'incendie posent de sérieux défis pour les câbles de communication traditionnels.

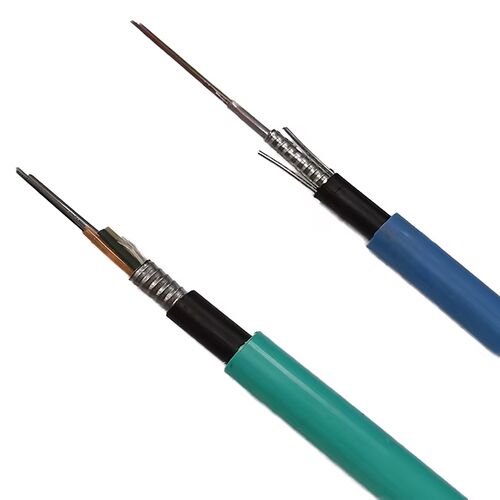

Câble à fibre optique MGXTSV est spécialement conçu pour les environnements miniers, avec des matériaux ignifuges et un blindage en fil d'acier pour garantir une fiabilité à long terme. Cette étude de cas démontre comment le câble MGXTSV a été déployé avec succès dans un réseau de communication de mine souterraine pour améliorer la sécurité et l'efficacité opérationnelle.

Contexte du projet

Une grande mine de charbon souterraine a nécessité une mise à niveau de son infrastructure de communication pour prendre en charge :

• Surveillance environnementale en temps réel
• Surveillance vidéo haute définition
• Systèmes de contrôle de la sécurité minière
• Transmission de données entre les tunnels souterrains et les salles de contrôle en surface

Le réseau de communication existant à base de cuivre souffrait d'interférences de signal, d'une bande passante limitée et de dommages fréquents causés par les conditions souterraines difficiles.

Pour résoudre ces problèmes, l'équipe d'ingénierie a décidé de déployer câble à fibre optique blindé MGXTSV comme épine dorsale du nouveau système de communication souterrain.

Défis dans les environnements miniers souterrains

Le déploiement de câbles de communication dans les mines présente plusieurs défis techniques :

Stress mécanique extrême

Les tunnels miniers subissent souvent le mouvement d'équipements lourds et la pression du sol, ce qui peut endommager les câbles conventionnels.

Humidité élevée et exposition à l'eau

Les environnements souterrains contiennent fréquemment de l'humidité et des infiltrations d'eau, augmentant le risque de dégradation des câbles.

Risques d'incendie et de sécurité

Les mines de charbon peuvent contenir des gaz inflammables et de la poussière de charbon, nécessitant des câbles avec propriétés ignifuges pour répondre aux réglementations de sécurité.

Dommages causés par les rongeurs et l'abrasion

Les rongeurs et les surfaces rugueuses à l'intérieur des tunnels peuvent endommager les gaines des câbles, entraînant des pannes de communication.

Ces défis nécessitaient une solution de câble avec haute durabilité, protection solide et performances de transmission fiables.

Solution de câble à fibre optique MGXTSV

L'équipe d'ingénierie a sélectionné câble à fibre optique monomode MGXTSV à 24 fibres (G652D) comme principal moyen de communication.

Spécifications techniques clés

• Type de fibre : Monomode G652D
• Nombre de fibres : 24 cœurs
• Blindage : Blindage en fil d'acier
• Gaine extérieure : Gaine de qualité minière ignifuge
• Structure : Tube lâche rempli de gel bloquant l'eau
• Type d'installation : Déploiement sur mur de tunnel et chemin de câble

Cette conception a fourni la résistance mécanique et la protection environnementale nécessaires aux applications minières souterraines.

Processus de déploiement

1. Planification du réseau

Les ingénieurs ont conçu un réseau dorsal à fibre optique reliant les stations de surveillance souterraines, les salles de contrôle des équipements et le centre de commande en surface.

Le réseau comprenait :

• Câble principal le long du tunnel principal
• Connexions de branche aux stations de surveillance
• Boîtiers de distribution de fibre aux nœuds clés

2. Installation du câble

Les câbles MGXTSV ont été installés selon plusieurs méthodes en fonction de la configuration du tunnel :

• Installation fixe le long des murs du tunnel
• Chemins de câble dans les couloirs d'équipement
• Conduits de protection dans les zones à fort trafic

Le blindage en fil d'acier a fourni une excellente protection pendant l'installation et l'exploitation à long terme.

3. Intégration du système

Le réseau à fibre optique a été intégré avec :

• Systèmes de surveillance des gaz
• Caméras de surveillance souterraines
• Capteurs de surveillance environnementale
• Terminaux de communication pour les mineurs

Cela a créé un réseau de communication et de surveillance de mine entièrement intégré.

Résultats de performance

Après le déploiement du câble à fibre optique MGXTSV, la société minière a réalisé des améliorations significatives en matière de fiabilité du réseau et d'efficacité opérationnelle.

Stabilité réseau améliorée

Le réseau à fibre optique a éliminé les interférences électromagnétiques et maintenu une communication stable sur de longues distances souterraines.

Surveillance de sécurité améliorée

Les données en temps réel des détecteurs de gaz et des capteurs environnementaux pouvaient désormais être transmises instantanément au centre de contrôle en surface.

Coûts de maintenance réduits

La structure du câble MGXTSV blindé a considérablement réduit les dommages aux câbles et la fréquence de maintenance.

Communication à large bande passante

Le réseau fibre a pris en charge la surveillance vidéo haute définition et la transmission de grandes quantités de données requises pour les opérations minières modernes.

Pourquoi le câble à fibre optique MGXTSV est idéal pour les projets miniers

Ce cas de déploiement démontre pourquoi les câbles MGXTSV sont largement utilisés dans les systèmes de communication des mines souterraines :

• Le blindage en fil d'acier offre une excellente protection mécanique
• La gaine extérieure ignifuge améliore la sécurité des mines
• La structure bloquant l'eau protège les fibres dans les environnements humides
• Forte résistance aux rongeurs et à l'abrasion
• Transmission optique à haute vitesse sur longue distance

Ces caractéristiques font du câble à fibre optique MGXTSV une solution fiable pour les réseaux de communication souterrains critiques.

Conclusion

Le déploiement réussi du câble à fibre optique MGXTSV dans ce projet de mine souterraine souligne son efficacité dans les environnements difficiles. En remplaçant l'infrastructure de communication traditionnelle par un câble à fibre optique blindé, la société minière a considérablement amélioré la stabilité du réseau, l'efficacité opérationnelle et les capacités de surveillance de la sécurité.

Alors que les opérations minières continuent d'adopter les technologies numériques, l'infrastructure à fibre optique jouera un rôle clé dans la mise en œuvre de systèmes miniers intelligents, d'automatisation et de surveillance en temps réel.

Le câble à fibre optique MGXTSV offre la durabilité, la sécurité et les performances requises pour ces applications souterraines exigeantes.
