Câble optique aérien ASU G652D de fibre de mini d'ADSS 6 noyau du noyau 12
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 1000M | Détails d'emballage : | Tambour en bois |
|---|---|---|---|
| Délai de livraison : | 2-4day | Conditions de paiement : | Western Union, MoneyGram, T/T, L/C |
| Capacité d'approvisionnement : | 100km par aujourd'hui |
| Lieu d'origine: | La Chine | Nom de marque: | jiqian |
|---|---|---|---|
| Certification: | ISO 9001/CE | Numéro de modèle: | GYXTW 4 6 8core |
|
Détail Infomation |
|||
| Type de fibre: | G652D/G657A1 | OEM: | Disponible |
|---|---|---|---|
| Application: | Conduit/aérien | Nombre de conducteurs: | 12 16 24 |
| Structure: | Tube lâche | Température de fonctionnement: | -40 | +60 C |
| Surligner: | Câble optique blindé de fibre de GYXTW,24 câbles optiques blindés de fibre de noyau |
||
Description de produit

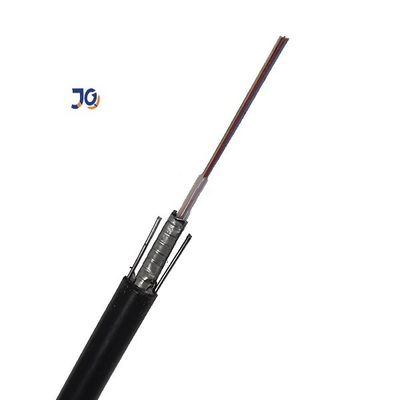

24 prix blindés Lumière-blindé de câble optique de fibre de câble du noyau GYXTW
La structure du câble de GYXTW est 250µm le ruban que de fibre optique est inséré dans un tube lâche de matériel élevé de module. Le tube lâche est rempli de composé remplissant de gel. Le tube lâche est couvert par un PSP longitudinal. l'Eau-blocage du matériel est ajouté entre le porteur central métallique et le tube lâche pour assurer la compacité du câble à fibres optiques et l'infiltration longitudinale de l'eau du câble à fibres optiques. Deux fils d'acier parallèles sont placés des deux côtés, et alors le câble est accompli la gaine externe de PE.
Caractéristiques
1, bonne représentation mécanique et de la température
2, tube lâche de haute résistance qui est hydrolyse résistante
3, composé spécial de remplissage de tube assurer une protection critique de fibre
4, résistance d'écrasement et flexibilité
5, amélioration de PSP étanche à l'humidité
6, deux fils d'acier parallèles assurent la résistance à la traction
7, de faible diamètre, légères et amicales installations
8, stockage/température de fonctionnement : -40℃~+70℃
Application
Utilisable dans le conduit/antenne
Paramètre de fibre
| Non. | Articles | Unité | Spécifications | |
| G.652D | ||||
| 1 | Diamètre de champ de mode | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diamètre de revêtement | μm | 124.8±0.7 | |
| 3 | Non-circularité de revêtement | % | ≤0.7 | |
| 4 | Erreur de concentricité de Noyau-revêtement | μm | ≤0.5 | |
| 5 | Diamètre de revêtement | μm | 245±5 | |
| 6 | Non-circularité de revêtement | % | ≤6.0 | |
| 7 | Erreur de concentricité de Revêtement-revêtement | μm | ≤12.0 | |
| 8 | Longueur d'onde de coupure de câble | nanomètre | λcc≤1260 | |
| 9 | Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Paramètres de câble
| Articles | Caractéristiques | |
| Compte de fibre | 2~24 | |
| Fibre de revêtement colorée | Dimension | 250µm±15µm |
| Couleur | Bleu, orange, vert, Brown, gris, blanc | |
| Tube lâche | Dimension | 2.10mm±0.05mm |
| Matériel | PBT | |
| Couleur | Naturel | |
| Porteur central | Diamètre | 1.0mm |
| Matériel | Acier | |
| Veste externe | Dimension | 8.0mm±0.1mm |
| Matériel | PE | |
| Couleur | Noir | |
Caractéristiques mécaniques et environnementales
| Articles | Unissez | Caractéristiques |
| Tensio (long terme) | N | 600 |
| Tension (à court terme) | N | 1500 |
| Écrasement (long terme) | N/10cm | 300 |
| Écrasez (à court terme) | N/10cm | 1000 |
| Mn rayon de cintrage (dynamique) | millimètre | 20D |
| Rayon de cintrage minimal (charge statique) | millimètre | 10D |
| La température d'installation | ℃ | -20~+60 |
| Température de fonctionnement | ℃ | -40~+70 |
| Température de stockage | ℃ | -40~+70 |
Paramètre technique
| Compte de fibre | Diamètre de câble (millimètres) | Poids de câble (kg/km) |
Résistance à la traction Long/short Terme (n) |
Résistance d'écrasement Long/short Terme (N/100mm) |
Recourbement Charge statique/dynamique de rayon (millimètre) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Caractéristiques de transmission | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Max Attenuation (dB/km) (+20℃) |
850 nanomètre | 3,0 | 3,3 | ||
| 1300 nanomètre | 1,0 | 1,0 | |||
| 1310 nanomètre | 0,36 | 0,4 | |||
| 1550 nanomètre | 0,24 | 0,23 | |||
| Longueur d'onde mignonne- de câble (nanomètre) | ≤1260 | ≤1450 |
|
||
