Câble optique aérien ASU G652D de fibre de mini d'ADSS 6 noyau du noyau 12
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1000m | Détails d'emballage : | tambour en bois |
---|---|---|---|
Délai de livraison : | 2-4day | Conditions de paiement : | Western Union, MoneyGram, T/T, L/C |
Capacité d'approvisionnement : | 100km par aujourd'hui |
Lieu d'origine: | La Chine | Nom de marque: | jiqian |
---|---|---|---|
Certification: | ISO 9001 | Numéro de modèle: | GYXTW 2 4 6 8 12 24 noyaux |
Détail Infomation |
|||
Type de fibre: | G652D/G657A1 | OEM: | Disponible |
---|---|---|---|
Application: | Conduit/antenne | Nombre de conducteurs: | 12 16 24 |
Structure: | Tube lâche | Température de fonctionnement: | -40 | +60 C |
Surligner: | Câble optique aérien 1km de fibre,Câble optique aérien de fibre de 10 noyaux,Câble optique aérien blindé de fibre de GYXTW |
Description de produit
12 / 16/24 câbles à fibres optiques GYXTW G657A de noyau de fibre blindée extérieure du mode unitaire

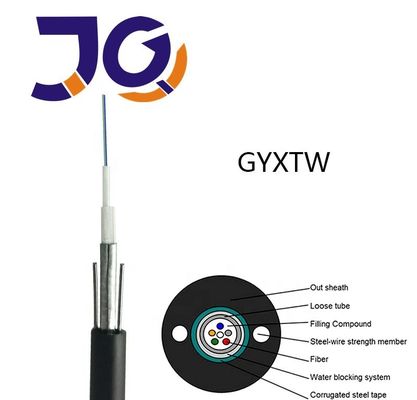

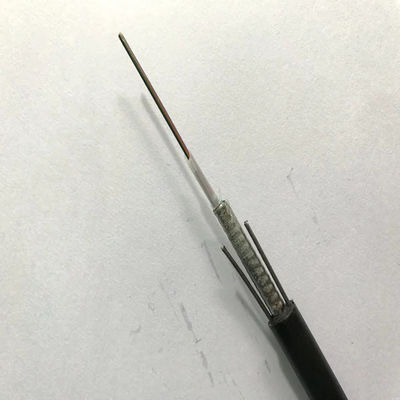

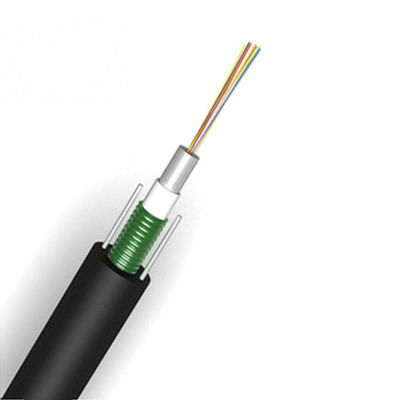

La fibre de 250μm est placée dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une feuille de polyéthylène (PE)
Caractéristiques :
1, bonne représentation mécanique et de la température
2, tube lâche de haute résistance qui est hydrolyse résistante
3, composé spécial de remplissage de tube assurer une protection critique de fibre
4, résistance d'écrasement et flexibilité
5, amélioration de PSP étanche à l'humidité
6, deux fils d'acier parallèles assurent la résistance à la traction
7, de faible diamètre, légères et amicales installations
8, stockage/température de fonctionnement : -40℃~+70℃
Application :
Utilisable dans le conduit/antenne
Paramètre de fibre :
Non. | Articles | Unité | Spécifications | |
G.652D | ||||
1 | Diamètre de champ de mode | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diamètre de revêtement | μm | 124.8±0.7 | |
3 | Non-circularité de revêtement | % | ≤0.7 | |
4 | Erreur de concentricité de Noyau-revêtement | μm | ≤0.5 | |
5 | Diamètre de revêtement | μm | 245±5 | |
6 | Non-circularité de revêtement | % | ≤6.0 | |
7 | Erreur de concentricité de Revêtement-revêtement | μm | ≤12.0 | |
8 | Longueur d'onde de coupure de câble | nanomètre | λcc≤1260 | |
9 | Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Paramètres de câble :
Articles | Caractéristiques | |
Compte de fibre | 2~24 | |
Fibre de revêtement colorée | Dimension | 250µm±15µm |
Couleur | Bleu, orange, vert, Brown, gris, blanc | |
Tube lâche | Dimension | 2.10mm±0.05mm |
Matériel | PBT | |
Couleur | Naturel | |
Porteur central | Diamètre | 1.0mm |
Matériel | Acier | |
Veste externe | Dimension | 8.0mm±0.1mm |
Matériel | PE | |
Couleur | Noir |
Caractéristiques mécaniques et environnementales :
Articles | Unissez | Caractéristiques |
Tensio (long terme) | N | 600 |
Tension (à court terme) | N | 1500 |
Écrasement (long terme) | N/10cm | 300 |
Écrasez (à court terme) | N/10cm | 1000 |
Mn rayon de cintrage (dynamique) | millimètre | 20D |
Mn rayon de cintrage (charge statique) | millimètre | 10D |
La température d'installation | ℃ | -20~+60 |
Température de fonctionnement | ℃ | -40~+70 |
Température de stockage | ℃ | -40~+70 |
Paramètre technique :
Compte de fibre | Diamètre de câble (millimètres) | Poids de câble (kg/km) |
Résistance à la traction Long/short Terme (n) |
Résistance d'écrasement Long/short Terme (N/100mm) |
Recourbement Charge statique/dynamique de rayon (millimètre) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Caractéristiques de transmission | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Max Attenuation (dB/km) (+20℃) |
850 nanomètre | 3,0 | 3,3 | ||
1300 nanomètre | 1,0 | 1,0 | |||
1310 nanomètre | 0,36 | 0,4 | |||
1550 nanomètre | 0,24 | 0,23 | |||
Longueur d'onde mignonne- de câble (nanomètre) | ≤1260 | ≤1450 |
|
