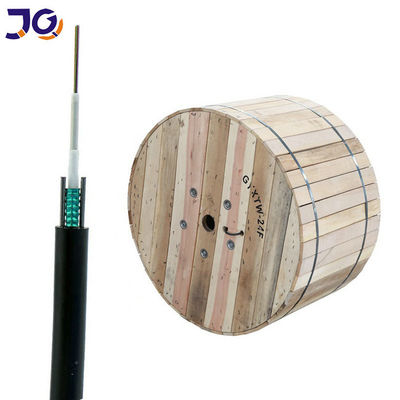

Deux câble optique unimodal blindé de fibre de la force parallèle GYXTW GYFXTY de fil d'acier

Description de produit



deux câble optique unimodal blindé de fibre de la force parallèle GYXTW de fil d'acier



Description de GYXTW

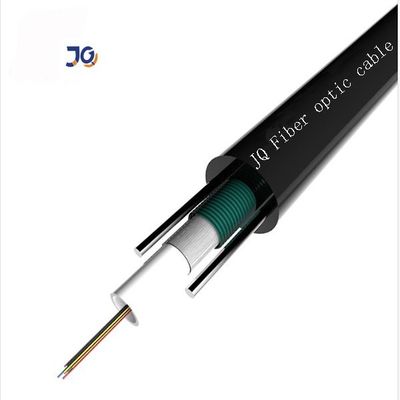

Les bers de fi, 250μm, sont placés dans un tube lâche fait d'un haut plastique de module. Le tube sont fi lled avec un composé lling de fi résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés au bilatéral de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une gaine de polyéthylène (PE).





Caractéristiques





1. le tube lâche est centralement situé avec la bonne longueur excédentaire et réduit au minimum l'influence du fil latéral de crush.double pendant que le porteur central fournit l'excellente représentation de tension.

2. Le tube est enveloppé avec une couche de PSP longitudinalement, excellente représentation infroissable.

3. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche.





Application



1. approprié à l'installation dans l'environnement aérien ou de conduit pour la communication entre les bureaux,

2. réseau métropolitain.

3. accédez au réseau et êtes particulièrement approprié à la situation







Caractéristiques optiques

Articles		Unité	Spécifications
			G652D
Diamètre de champ de mode	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Diamètre de revêtement		um	124,8±0.7
Non-circularité de revêtement		%	≤0.7
Erreur de concentricité de Noyau-revêtement		um	≤0.5
Diamètre de revêtement		um	245±5
Non-circularité de revêtement		%	≤6.0
Erreur de concentricité de Revêtement-revêtement		um	≤12
Longueur d'onde de coupure de câble		nanomètre	acc≤1260
Atténuation (maximum)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Paramètres de câble

Articles		Caractéristiques
Compte de fibre		2~24
Fibre de revêtement colorée	Dimension	250μm+15μm
	Couleur	Bleu, orange, vert, Brown, gris, blanc, rouge, noir, jaune, violet, rose, turquoise
Tube lâche	Dimension	2.0mm±0.05mm
	Matériel	PBT
	Couleur	Naturel
Porteur central	Diamètre	1.0mm/0.7mm
	Matériel	Acier
Veste externe	Dimension	6.0~9.0mm
	Matériel	PE
	Couleur	Noir





Paramètres techniques

Fibre Compte	Câble Diamètre (millimètres)	Poids de câble kg/km)	Résistance à la traction Long/short Terme (n)	Résistance d'écrasement Long/short Terme (N/100mm)	Recourbement Charge statique/dynamique de rayon millimètre)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D
