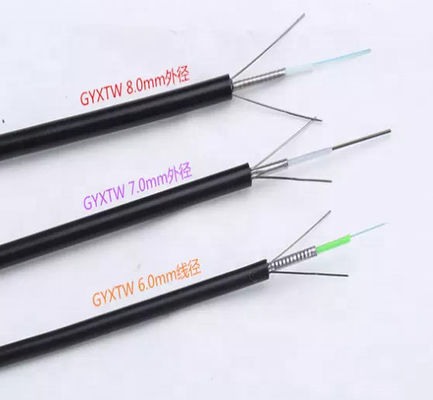

Câble optique blindé unimodal de fibre de la force GYXTW de fil d'acier de G652D deux

Description de produit



câble optique blindé unimodal de fibre de la force GYXTW de fil d'acier de G652D deux

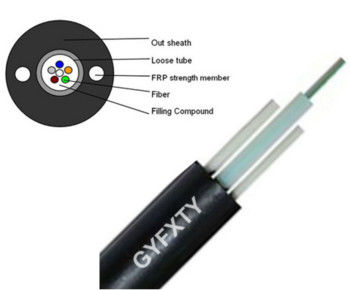

Description de GYXTW





Le câble optique de fibre de GYXTW est un type de câble optique de fibre qui est très utilisé dans l'application aérienne. Ce type de câble optique de fibre a été dû félicité à son interprétation exceptionnelle dans le rôle symétrique de fond. En fait, ce câble optique de fibre joue un rôle important dans l'industrie de télécommunication et il est fortement recommandé par beaucoup de techniciens.





Caractéristiques





1. L'excellente eau bloquant la couche, avec la bonne imperméabilité

2. La gaine externe de la bande en acier est collée et le métal a renforcé mener à l'excellente interprétation de tension

3. La conception centrale du tube de poutre réduit au minimum l'impact sur la fibre optique

4. Petit diamètre extérieur, construction légère et commode

5. Contrôle excédentaire de longueur de fibre stable

6. Après que le câble soit formé, l'atténuation supplémentaire du câble optique de fibre de GYXTW est presque zéro, et la valeur de dispersion ne change pas

7. Adaptez à la plupart d'environnement





Application



1. approprié à l'installation dans l'environnement aérien ou de conduit pour la communication entre les bureaux,

2. réseau métropolitain.

3. accédez au réseau et êtes particulièrement approprié à la situation







Caractéristiques optiques

Articles		Unité	Spécifications
			G652D
Diamètre de champ de mode	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Diamètre de revêtement		um	124,8±0.7
Non-circularité de revêtement		%	≤0.7
Erreur de concentricité de Noyau-revêtement		um	≤0.5
Diamètre de revêtement		um	245±5
Non-circularité de revêtement		%	≤6.0
Erreur de concentricité de Revêtement-revêtement		um	≤12
Longueur d'onde de coupure de câble		nanomètre	acc≤1260
Atténuation (maximum)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Paramètres de câble

Articles		Caractéristiques
Compte de fibre		2~24
Fibre de revêtement colorée	Dimension	250μm+15μm
	Couleur	Bleu, orange, vert, Brown, gris, blanc, rouge, noir, jaune, violet, rose, turquoise
Tube lâche	Dimension	2.0mm±0.05mm
	Matériel	PBT
	Couleur	Naturel
Porteur central	Diamètre	1.0mm/0.7mm
	Matériel	Acier
Veste externe	Dimension	6.0~9.0mm
	Matériel	PE
	Couleur	Noir





Paramètres techniques

Fibre Compte	Câble Diamètre (millimètres)	Poids de câble kg/km)	Résistance à la traction Long/short Terme (n)	Résistance d'écrasement Long/short Terme (N/100mm)	Recourbement Charge statique/dynamique de rayon millimètre)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D
