Câble optique aérien extérieur de fibre du conduit GYFTY de noyau d'OEM 144
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 6 km | Détails d'emballage : | Tambour en bois |
---|---|---|---|
Délai de livraison : | 10 jours, cela dépend de la quantité de commande | Conditions de paiement : | LC, T/T, Western Union, Alipay |
Capacité d'approvisionnement : | 5000KM par mois |
Nom de marque: | JQ/HAISO | Certification: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Numéro de modèle: | ADSS-24B1/12B1 |
Détail Infomation |
|||
Lieu d'origine: | Canton, Chine | Marque de câble: | JQ |
---|---|---|---|
Nombre de conducteur: | ≥ 10 | Fabricant: | Oui |
Application: | Aérien | Gaine extérieure: | PE |
Nombre de fibres: | 2-288 | Température de stockage et d'utilisation: | -40℃ à +70℃. |
gaine: | PE/AT | ||
Surligner: | 48 câble optique de fibre des noyaux ADSS,Câble optique 100m de fibre d'ADSS |
Description de produit
Les noyaux aériens autosuffisants de /24/48 du câble optique 12 de fibre d'ADSS enjambent 100m
desctirption de produit

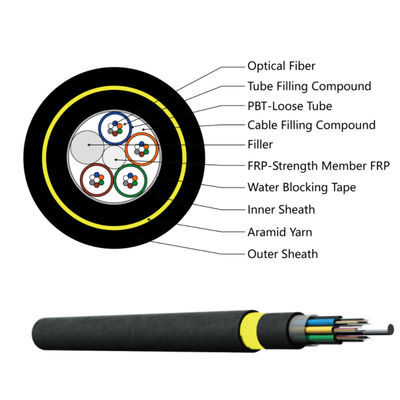

Le câble d'ADSS est fait de matériel et autosuffisant non métalliques avec la ligne de transport d'énergie aérienne. Le matériel de résistance de tension est fil d'aramid avec de hauts modules d'élasticité. Et la structure de linéarisation peut déployer le poids du câble et de ses propriétés mécaniques et physiques convenablement et réduire au minimum la charge sur la tour. La construction lâche de tube, tubes gèlent rempli, les éléments (des tubes et des tiges de remplisseur) et l'eau bloquant le fil se sont étendus autour du porteur axial non métallique, les fils de polyesters liaient le noyau de câble, l'eau bloquant la bande longitudinalement enroulée autour du noyau de câble, le thenaramid bavardent gaine externe renforcé et de PE.
Caractéristiques
· Peut être installé sans couper la puissance
· Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV
· Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours
et backprops
· Les longueurs de grande envergure et la plus grande envergure est plus de 1000m
· Bonne représentation de résistance et de température à la traction
· La durée de conception est de 30 ans
·Application
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV, la gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité d'aramid et le processus de toronnage peut satisfaire la demande sur de diverses envergures.
·Normes
Le câble d'ADSS est conforme à IEEE standard P 1222 aussi bien qu'à CEI 60794-1.

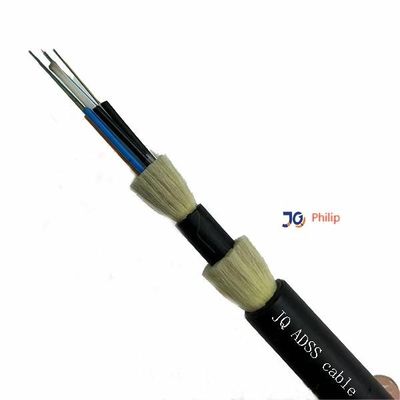

Showes d'images de détail d'ADSS :
veste simple ADSS
doubles vestes ADSS
Fiches techniques d'ADSS
Structure et spécifications techniques ADSS-SJ (50-150M)
Ref. Outer Diamètre (millimètre) | Ref. Weight (kg/km) | REC. Maximum quotidien. | Max Allowable Tension fonctionnante (kN) | Coupure | Force | Module de | La chaleur | Envergure appropriée Mètre | ||||
Veste de PE | À la veste | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Structure et spécifications techniques ADSS-DJ (50-750M)
Ref. Outer Diamètre (millimètre) | Ref. Weight (kg/km) | REC. Maximum quotidien. (kN) | Max Allowable Tension fonctionnante (kN) | Coupure | Force | Module de | La chaleur | Envergure appropriée Mètre | ||||
Veste de PE | À la veste | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caractéristique optique
Type de fibre | Atténuation | Largeur de bande | Ouverture numérique | Longueur d'onde de coupure de câble à fibres optiques | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilomètre | ≥500MHz·kilomètre | Na 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilomètre | ≥500MHz·kilomètre | Na 0.275±0.015 | --- |
FAQ
1. Vous tradning la société ou le fabricant ?
Nous sommes le fabricant avec l'expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production
pour le câble optique de fibre, ect de corde de câble d'interface et de chemin. Notre usine est dans la ville de Guangzhou, bienvenue pour nous rendre visite !
2. Au sujet de la qualité ?
Nous la livraison avons avant examiné chaque des fibres quand production de finition.
Après confirmation des prix, vous pouvez exiger pour que les aperçus gratuits vérifient notre qualité.
3. Pouvez-vous accepter la commande ?
Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients, comme nous savons que les affaires sont toujours de commande.
4. Quel est votre délai de livraison ?
Habituellement au sujet des jours 3-7days ouvrables, il dépendent principalement de la quantité d'ordre.
Mais des pls soient assurés que nous arrangerons vos marchandises dès que possible après votre paiement.
Application : Frais généraux autosuffisants
