Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : colleen
Numéro de téléphone : 8618122384446
Whatsapp : +8618122384446
| Quantité de commande min : | 10KM | Prix : | base on requriment |
|---|---|---|---|
| Détails d'emballage : | Tambour en bois ou tambour en fer | Délai de livraison : | 15 jours |
| Conditions de paiement : | T/T, Western Union, Alipay, MoneyGram, L/C | Capacité d'approvisionnement : | 22500KM par mois |
| Lieu d'origine: | Canton Chine | Nom de marque: | HAISO/Jiqian |
|---|---|---|---|
| Certification: | ISO9001 CE ROHS Rohs | Numéro de modèle: | ADSS-4C/6C/24C/48C/96C |
|
Détail Infomation |
|||
| Application: | antenne extérieure/FTTH | nombre de fibres: | 2-288 cœurs |
|---|---|---|---|
| Envergure: | 50m 80m /150m/200m /300m /500m | fibre par tube: | 4/6/8/12F/12 |
| nombre de points forts: | FRP, fil aramide Kevlar | Structure: | tube lâche toronné |
| Couleur de la veste: | Noir ou personnalisé | Température de fonctionnement: | -40℃ à +75℃ |
| Type de fibre: | G652D, OS1, OM1, G655, OM4, OM5 | Emballage: | 2-4km/tambour en bois, boîte en carton, 2KM/tambour, tambour en bois |
| Surligner: | Câble à fibre monomode à 96 noyaux,câble à fibre monomode ADSS |
||
Description de produit
prix d'usine extérieur ADSS tube lâche FRP 12 24 48 72 96 144 câble à fibre monomode de base
Libellé ADSS
Le câble optique autoportant entièrement diélectrique (ADSS) est une sorte de câble optique non métallique qui est composé de tous les matériaux moyens, contient le nécessaire
système de support lui-même et peut être directement accroché à la tour d'alimentation.Il est principalement utilisé pour la voie de communication du système de transmission haute tension aérien,
et peut également être utilisé pour la ligne de communication d'une zone sujette à la foudre, d'une grande portée et d'autres environnements de pose aériens. Autoportant fait référence au câble
les éléments auto-renforçants peuvent supporter le poids et la charge externe.
Les caractéristiques
· Peut être installé sans couper l'alimentation
· Excellentes performances AT, l'inductance maximale au point de fonctionnement de la gaine AT peut atteindre 25kV
· Poids léger et petit diamètre réduisant la charge causée par la glace et le vent et la charge sur les pylônes
et étais
· Grandes longueurs de portée et la plus grande portée est supérieure à 1000 m
· Bonne performance de résistance à la traction et de température
· La durée de vie de conception est de 30 ans
·Application
L'état réel des lignes électriques aériennes est pleinement pris en compte lors de la conception du câble ADSS.Pour les lignes électriques aériennes inférieures à 110 kV,
La gaine extérieure en PE est appliquée.POUR les lignes électriques égales ou supérieures à 110 kV, une gaine extérieure AT est appliquée.La conception dédiée de la quantité d'aramide et de l'échouage
processus peut satisfaire la demande sur différentes portées.
·Normes
Le câble ADSS est conforme à la norme IEEE P 1222 ainsi qu'à la norme CEI 60794-1.
Structure et spécifications techniques
1.Veste unique ADSS
| nombre de fibres | structure | fibre par tube |
diamètre du tube de perte (MM) |
FRP/diamètre de coussin (mm) | Épaisseur de la gaine extérieure(mm) | Réf.Extérieur Diamètre (mm) |
Réf.Lester (kg/km) |
|
| Veste PE | À Veste | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 | 9.8 | 86 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 | 10.2 | 89 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 | 10.6 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 | 15.2 | 176 | 189 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de spécifications détaillées,
Veuillez contacter nos vendeurs.
2. Double veste ADSS
| nombre de fibres | structure | fibre par tube |
diamètre du tube de perte (MM) |
FRP/diamètre de coussin (mm) | Épaisseur de la gaine extérieure(mm) | Réf.Extérieur Diamètre (mm) |
Réf.Lester (kg/km) |
|
| Veste PE | À Veste | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Conseils : toutes les spécifications du tableau ci-dessus sont des données approximatives, pour plus de spécifications détaillées,
Veuillez contacter nos vendeurs.
|
Type de fibre |
Atténuation (+20℃) |
Bande passante |
Longueur d'onde de coupure du câble optique |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
L'image de détails montre
câble à fibre optique ADSS à gaine unique
câble à fibre optique ADSS à double gaine

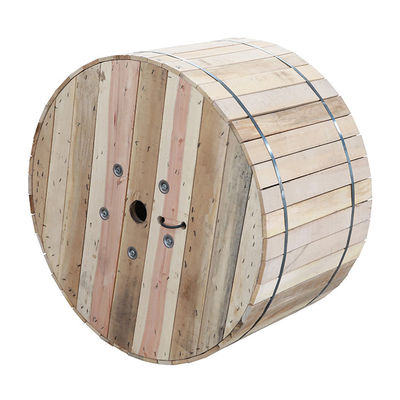

Emballage:
1. Êtes-vous directement en usine ?
en tant que fabricant de câbles professionnel, spécialisé dans les câbles à fibres optiques, les câbles de dérivation MPO, les cordons de raccordement à fibres optiques.
Nos produits sont principalement exportés vers l'Europe, l'Amérique du Sud et certains autres pays et régions.
2. Quels sont vos produits principaux ?
Câbles à fibres optiques extérieurs Câbles à fibres optiques intérieurs Câbles de dérivation FTTH ADSS
Cordons de brassage blindés d'intérieur câble à fibres Cordons de brassage optiques Sc LC FC ST MTP MPO Cordon de brassage optique
3. Période de garantie de qualité du produit ?
20 ans de garantie pour le câble à fibre optique
4. Avez-vous un certificat pour la matière première ?
Nous établissons une coopération à long terme avec des fournisseurs de matières premières ISO9001 ROHS qualifiés
