Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : colleen
Numéro de téléphone : 8618122384446
Whatsapp : +8618122384446
Quantité de commande min : | 1km | Détails d'emballage : | tambour en bois/personnalisé |
---|---|---|---|
Délai de livraison : | 2-4 jours | Conditions de paiement : | Western Union, MoneyGram, T/T, L/C |
Capacité d'approvisionnement : | 100km par mois |
Lieu d'origine: | Chine | Nom de marque: | jiqian |
---|---|---|---|
Certification: | ISO9001/CE | Numéro de modèle: | ADSS 96 cœurs 144 cœurs |
Détail Infomation |
|||
Type de fibre: | G652D | Application: | Antenne/conduit |
---|---|---|---|
Nombre de conducteurs: | 48 cœurs | Structure: | tube lâche toronné |
Température de fonctionnement: | -40 ~ +60 C | Porteur axial: | PRF |
Envergure: | 100M | ||
Surligner: | Câble à fibre optique de 100 m,câble à fibre optique ADSS autoportant |
Description de produit

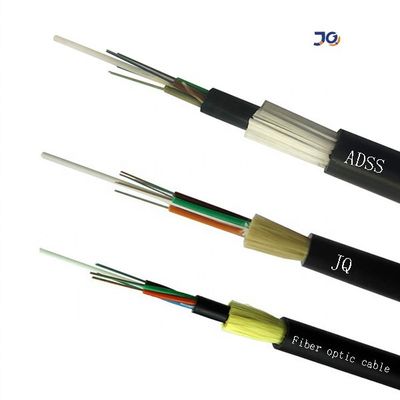

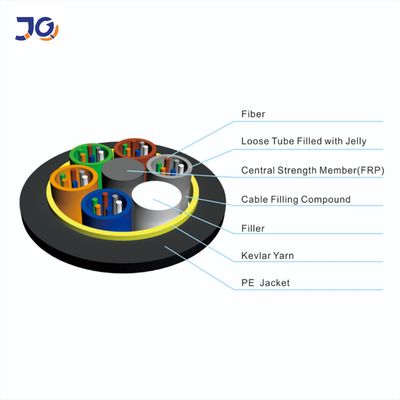

Le câble ADSS est une structure toronnée à tube libre.La fibre optique est de 250 µm, le tube lâche est en plastique à haut module, qui est rempli d'un composé étanche.Au centre de l'âme du câble se trouve un élément de résistance en FRP, le tube lâche (et la corde de remplissage) est tordu autour de l'âme de renfort centrale pour former une âme de câble compacte et ronde, et l'espace dans l'âme du câble est rempli d'eau remplissage bloquant.L'extérieur du câble est une gaine intérieure en polyéthylène (PE), puis en aramide torsadé à haute résistance à la traction, la plus extérieure est la gaine extérieure de suivi électrique (AT).
Caractéristiques du produit
1 .Le câble fibre optique aérien autoportant tout diélectrique, sans matériau métallique dans la structure, peut être mis en place sans interruption.
2 .Un grand nombre de noyaux de fibre, légers, peuvent être posés avec la ligne électrique, économisant ainsi des ressources.
3 .Adoptez un matériau aramide à haute résistance à la traction pour résister aux fortes tensions et éviter les coques et les coups de feu.
4 .Petite dilatation thermique, la variation de l'arc de la ligne de câble est faible lorsque la température change considérablement.
5. Double veste, gaine extérieure PE/AT
6 .Grande portée, la portée maximale dépasse 1000 mètres
7. Espérance de vie supérieure à 30 ans
Applications
Convient pour le réseau dans les endroits à forte interférence électromagnétique.
Convient pour l'antenne.
Communication longue distance et réseau local.
Structure et spécifications techniquesADSS-SJ(50-150M)
Réf.Extérieur Diamètre (mm) |
Réf.Lester (kg/km) |
Rec.Max quotidien. (kN) |
Maximum autorisé Tension de travail (kN) |
Casser Force (kN) |
Force Membre ASC (mm2) |
Module de (kN/mm2) |
Chaleur Expansion Coefficient (x10- 6/K) |
Portée appropriée (Norme NESC,m) |
||||
Veste PE | À Veste | UN | B | C | ré | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | dix | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Structure et spécifications techniquesADSS-DJ(50-750M)
Réf.Extérieur Diamètre (mm) |
Réf.Lester (kg/km) |
Rec.Max quotidien. (kN) |
Maximum autorisé Tension de travail (kN) |
Casser Force (kN) |
Force Membre ASC (mm2) |
Module de (kN/mm2) |
Chaleur Expansion Coefficient (x10- 6/K) |
Portée appropriée (Norme NESC,m) |
||||
Veste PE | À Veste | UN | B | C | ré | |||||||
12.5 | 125 | 136 | 1.5 | 4 | dix | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10h35 | 9h45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | dix | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
