Câble optique de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1km | Détails d'emballage : | tambour en bois |
---|---|---|---|
Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
Capacité d'approvisionnement : | 4500KM par mois |
Lieu d'origine: | Guangzhou | Nom de marque: | JQ/OEM |
---|---|---|---|
Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | ADSS |
Détail Infomation |
|||
type de fibre: | YOFC ou Fiberhome comme demande | Nombre de fibres: | noyau 4 -144 |
---|---|---|---|
Couleur: | Noir | Longueur: | 2km ou longueur adaptée aux besoins du client |
Matériau de la veste: | PE ou À | Nom: | Câble de fibre optique d'ADSS |
Membre de force: | Porteur axial de FRP | Température de fonctionnement: | -40 | +60 C |
Envergure: | 100/200/300/400m | Installation: | Aérien |
porteur central: | PRF | ||
Surligner: | Double câble optique de fibre de la veste ADSS,Câble optique aérien de fibre d'ADSS,Au-dessus tout le câble à fibres optiques diélectrique |
Description de produit

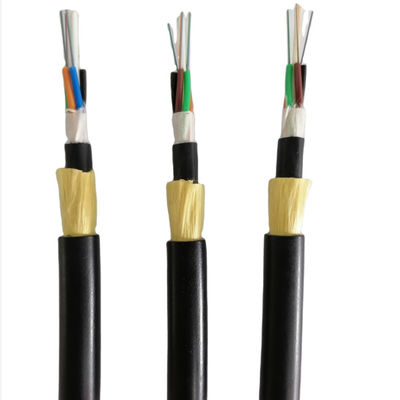

Tout le double câble optique aérien diélectrique de fibre de fil de la veste ADSS Kelver
Description
Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes arefilled avec un composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Caractéristiques
Écrasez la résistance et la flexibilité, les mesures suivantes sont prises d'assurer le câble étanche
remplissage de noyau de câble de 100%, composé lâche de remplissage de tube
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Plastique de tissu-renforcé simple en tant que porteur axial
Application
Approprié à la méthode de pose aérienne
Stockage/température de fonctionnement : -40℃~+70℃
Caractéristiques optiques
Articles | Unité | Spécifications | |
G652D | |||
Diamètre de champ de mode | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Diamètre de revêtement | um | 124,8±0.7 | |
Non-circularité de revêtement | % | ≤0.7 | |
Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
Diamètre de revêtement | um | 245±5 | |
Non-circularité de revêtement | % | ≤6.0 | |
Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Données techniques
Envergure : 100m |
sous 110kv |
24core |
structurel paramètre |
Composants centraux de force : FRP |
Diamètre : 1.5mm |
Tube lâche (gelée remplie) |
Diamètre extérieur : 1.8mm |
|
PE d'enveloppe intérieure |
Épaisseur : 0.9mm |
|
PE externe de gaine |
Épaisseur : 1.8mm |
|
Technique paramètre |
diamètre extérieur de câble |
10.0mm |
section transversale de câble |
95,03 mm2 |
|
Modèle de fibre |
G.652D |
|
Poids de câble |
85kg/km |
|
Résistance à la traction évaluée (RTS) |
kn 10 |
|
Minmum a permis la tension (la T.A.O.) |
4kn |
|
EDS |
3.2kn |
|
Module de Young |
7,8 kn/mm2 |
|
Coefficient de dilatation thermique |
1.810-6/°C |
|
Résistance de Cruss |
Long terme : 1100 n/100mm |
|
à court terme : 2200 n/100mm |
||
Rayon de cintrage d'autorisation |
Long terme (en courant) 220 millimètres |
|
(En s'étendant) 360 millimètres à court terme |
4-144 câble optique de fibre du noyau ADSS
Fibre compte |
Structure |
Fibres par tube |
Tube lâche diamètre (millimètre) |
Diamètre de CSM diamètre de /pad (millimètres) |
Épaisseur nominale de la veste externe (millimètres) |
Diamètre de câble (millimètre) |
Câble Poids (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
