Câble optique aérien ASU G652D de fibre de mini d'ADSS 6 noyau du noyau 12
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 1000m | Détails d'emballage : | tambour en bois |
|---|---|---|---|
| Délai de livraison : | 2-4day | Conditions de paiement : | Western Union, MoneyGram, T/T, L/C |
| Capacité d'approvisionnement : | 100km par aujourd'hui |
| Lieu d'origine: | La Chine | Nom de marque: | jiqian |
|---|---|---|---|
| Certification: | ISO | Numéro de modèle: | Noyau du noyau 24 de GYXTW 16 |
|
Détail Infomation |
|||
| Type de fibre: | G652D | OEM: | Disponible |
|---|---|---|---|
| Application: | CONDUIT | Nombre de conducteurs: | 12 16 24 |
| Structure: | Tube lâche | Température de fonctionnement: | -40 | +60 C |
| Surligner: | Câble à fibres optiques de fibre de G657A,Câble à fibres optiques de fibre de mode unitaire,Câble à fibres optiques de fibre de GYXTW |
||
Description de produit

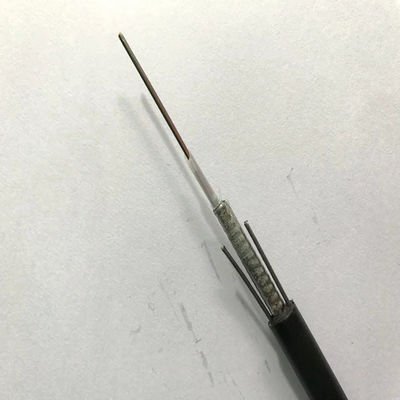

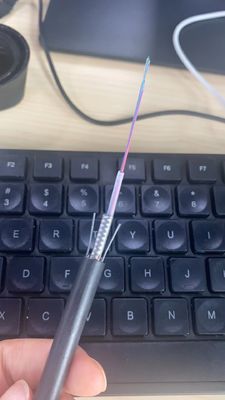

12 / 16/24 câbles à fibres optiques GYXTW G657A de noyau de fibre blindée extérieure du mode unitaire
La fibre de 250μm est placée dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une feuille de polyéthylène (PE)
Caractéristiques
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Écrasez la résistance et la flexibilité
Amélioration de PSP étanche à l'humidité
Deux fils d'acier parallèles assurent la résistance à la traction
Installation de faible diamètre, légère et amicale
Stockage/température de fonctionnement : -40℃~+70℃
Application
Utilisable dans le conduit/antenne
Paramètre de fibre
| Non. | Articles | Unité | Spécifications | |
| G.652D | ||||
| 1 | Diamètre de champ de mode | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diamètre de revêtement | μm | 124.8±0.7 | |
| 3 | Non-circularité de revêtement | % | ≤0.7 | |
| 4 | Erreur de concentricité de Noyau-revêtement | μm | ≤0.5 | |
| 5 | Diamètre de revêtement | μm | 245±5 | |
| 6 | Non-circularité de revêtement | % | ≤6.0 | |
| 7 | Erreur de concentricité de Revêtement-revêtement | μm | ≤12.0 | |
| 8 | Longueur d'onde de coupure de câble | nanomètre | λcc≤1260 | |
| 9 | Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Paramètres de câble
| Articles | Caractéristiques | |
| Compte de fibre | 2~24 | |
| Fibre de revêtement colorée | Dimension | 250µm±15µm |
| Couleur | Bleu, orange, vert, Brown, gris, blanc | |
| Tube lâche | Dimension | 2.10mm±0.05mm |
| Matériel | PBT | |
| Couleur | Naturel | |
| Porteur central | Diamètre | 1.0mm |
| Matériel | Acier | |
| Veste externe | Dimension | 8.0mm±0.1mm |
| Matériel | PE | |
| Couleur | Noir | |
Caractéristiques mécaniques et environnementales
| Articles | Unissez | Caractéristiques |
| Tensio (long terme) | N | 600 |
| Tension (à court terme) | N | 1500 |
| Écrasement (long terme) | N/10cm | 300 |
| Écrasez (à court terme) | N/10cm | 1000 |
| Rayon de cintrage minimal (dynamique) | millimètre | 20D |
| Rayon de cintrage minimal (charge statique) | millimètre | 10D |
| La température d'installation | ℃ | -20~+60 |
| Température de fonctionnement | ℃ | -40~+70 |
| Température de stockage | ℃ | -40~+70 |
Paramètre technique
| Compte de fibre | Diamètre de câble (millimètres) | Poids de câble (kg/km) |
Résistance à la traction Long/short Terme (n) |
Résistance d'écrasement Long/short Terme (N/100mm) |
Recourbement Charge statique/dynamique de rayon (millimètre) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Caractéristiques de transmission | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Max Attenuation (dB/km) (+20℃) |
850 nanomètre | 3,0 | 3,3 | ||
| 1300 nanomètre | 1,0 | 1,0 | |||
| 1310 nanomètre | 0,36 | 0,4 | |||
| 1550 nanomètre | 0,24 | 0,23 | |||
| Longueur d'onde mignonne- de câble (nanomètre) | ≤1260 | ≤1450 |
|
||
