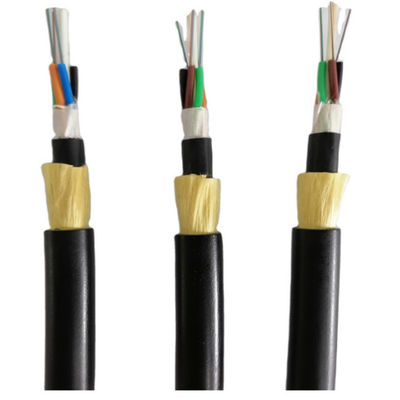

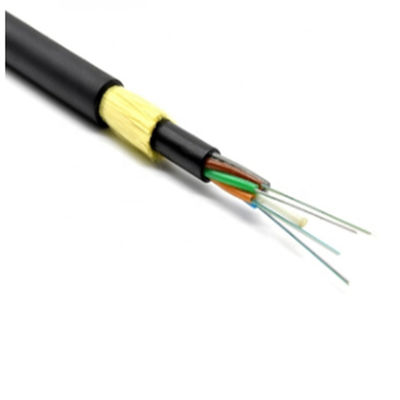

Câble optique aérien extérieur de fibre du conduit GYFTY de noyau d'OEM 144
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
Quantité de commande min : | 1kilometer | Détails d'emballage : | tambour en bois |
---|---|---|---|
Délai de livraison : | jour 2-4work | Conditions de paiement : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement : | 80000kilometers |
Nom de marque: | Jiqian/OEM | Certification: | CE/ISO9001 |
---|---|---|---|
Numéro de modèle: | ADSS |
Détail Infomation |
|||
Lieu d'origine: | Guangdong, Chine | Type: | Câble optique de fibre |
---|---|---|---|
Couleur: | noir | Gaine: | PE |
Comptes de fibre: | 2-288 | Application :: | Antenne extérieure |
Surligner: | La SZ a échoué le câble de fibre d'adss,câble de fibre des adss 110kV,110kV tout le câble optique diélectrique de fibre |
Description de produit
Compte de fibre |

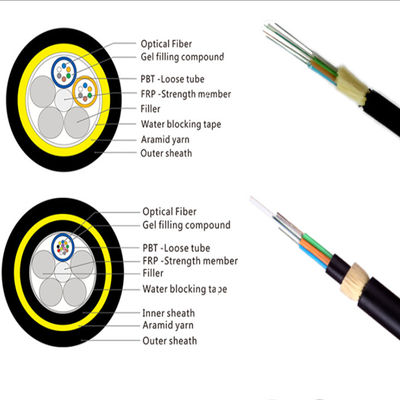

Structure |
Fibres par tube |
Diamètre lâche de tube (millimètres) |
CSM diamètre/diamètre de protection (millimètres) |
Épaisseur nominale de veste externe (millimètre) |
Taille de diamètre de câble (millimètres) |
Poids de câble (kg/km) |
4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
12 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
24 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
36 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
48 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
72 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
96 | 1+8 | 12 | 2.1±0.2 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
144 | 1+12 | 12 | 2.1±0.2 | 3.0/6.2 | 1,7 | 14.5±0.5 | 175 |
Propriétés de fibre
Les propriétés du mode unitaire de fibre optique (ITU-T REC. G.652D)
Paramètre | Spécifications |
Type de fibre | Mode unitaire |
Matériel de fibre | Silice enduite |
Affaiblissement linéique @1310nm @1383nm @1550nm @1625nm |
≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km |
Discontinuité de point | ≤0.05dB |
Longueur d'onde de coupure de câble | ≤1260nm |
longueur d'onde de Zéro-dispersion | 1300~1324nm |
pente de Zéro-dispersion | ≤0.093 picoseconde (² .km de nanomètre) |
Dispersion chromatique @1288~1339nm @1271~1360nm @1550nm @1625nm |
≤3.5 picoseconde (nanomètre. kilomètre) ≤5.3 picoseconde (nanomètre. kilomètre) ≤18 picoseconde (nanomètre. kilomètre) ≤22 picoseconde (nanomètre. kilomètre) |
PMDQ (average* de quadrature) | ½ de ≤0.2 ps/km |
Diamètre de champ de mode @1310nm | 9.2±0.4um |
Noyau/erreur plaquée de concentricité | ≤0.5um |
Diamètre de revêtement | 125.0±0.7um |
Non-circularité de revêtement | ≤1.0% |
Diamètre de revêtement primaire | 245±10um |
Niveau d'essai de preuve | kpsi 100 (=0.69 Gpa), 1% |
La dépendance de la température | ≤0.1dB/km |
Résistance permise d'écrasement | 2200N/100mm |
Caractéristique de câble à fibres optiques
Rayon de cintrage de câble : diamètre de câble de 10 x (lors du fonctionnement)
diamètre de câble de 20 x (pendant l'installation)
Température ambiante
Gamme de température de fonctionnement | -20℃ à +60℃ |
Température ambiante de stockage/transport | -40℃ à +60℃ |
Température ambiante d'installation | -20℃ à +60℃ |
