Double envergure 490M de transmission de veste du tube ADSS de câble lâche de fibre 950M

Quantité de commande min : 1km Détails d'emballage : Tambour en bois
Délai de livraison : 5-8 jours de travail Conditions de paiement : L/C, T/T, Western Union
Lieu d'origine: Guangzhou Nom de marque: JQ/OEM
Certification: ISO9001 ROHS CE FCC Numéro de modèle: ADSS-DJ-32F

Détail Infomation

Couleur: Noir, adapté aux besoins du client Longueur: 2km ou longueur adaptée aux besoins du client
Matériel de veste: PE Nom: Câble de fibre optique d'ADSS
Porteur central: FRP Application: Aérien
Température de fonctionnement: -40 | +60 C Type: ADSS, SZ a échoué le type
Type de fibre: G652D Emballage: tambour 2-4km/wooden
Surligner:

Câble lâche de fibre du tube ADSS

,

Câble de fibre de l'envergure 490M ADSS

,

Double câble de fibre de la veste ADSS

Description de produit

Les câbles à fibres optiques de tube lâche d'ADSS conjuguent envergure de transmission de veste 490 m – 950 m

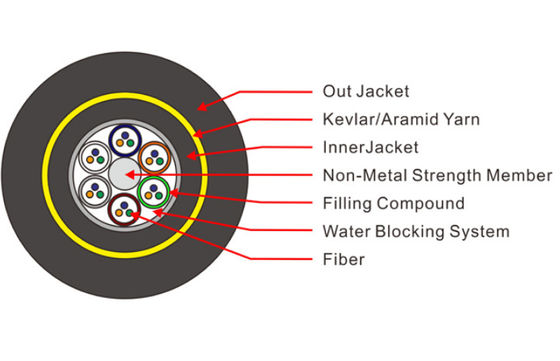

Section transversale ADSS-48B1-PE-100

Avantages

  • Compte de fibre jusqu'à 216f
  • L'eau sèche bloquant des matériaux peut facilement être enlevée sans utilisation des dissolvants de nettoyage de câble, rapportant l'épargne coût de la main-d'oeuvre significative
  • Approprié à tous les types de lignes aériennes
  • Déploiement rapide
  • Installe sur les lignes électriques vivantes
  • Disponible pour de longues, moyennes et courtes envergures

Types de fibre

  • Fibre multimode G.651
  • Fibre unimodale de G.652D
  • Fibre de G.655 NZDS pour des applications de DWDM

Gamme complète des protections

  • L'eau a bloqué

Pleine étendue des applications

  • Extérieur
  • Aérien

Protections facultatives

  • Voie résistante

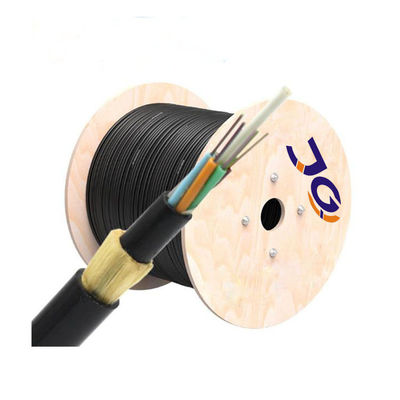

Structure de câble

nom de produit ADSS-48B1-PE-100

Le centre renforcent le noyau FRP

2.0mm

Tube lâche (gel de remplissage)

2.2±0.1mm

PE d'épaisseur d'Outsheath

1.8±0.2mm

Diamètre de câble

10.0±0.3mm

poids de câble

85±10%kg/km

Tube lâche (PCs)

4

Chaque tube contient des fibres

12cores



Couleur lâche de tube

Bleu, orange, vert, Brown,





Couleur de fibre optique

Bleu, orange, vert, Brown, gris, naturel,

Rouge, noir, jaune, pourpre, rose, Aqua

Double envergure 490M de transmission de veste du tube ADSS de câble lâche de fibre 950M 0















Spécifications

Noyaux de fibre 32F
Enjambez (mètres) 100 M
Qualité d'Aramid Niveau international d'A
Matériel de veste PE
Épaisseur de veste 1,8 millimètres
Vitesse du vent (m/s) <30>
Diamètre extérieur OD de câble 9,8 ±0.5 millimètre
Poids de câble 85 kg/km
Longueur/tambour 5km
poids 5km/drum brut 460kg
Résistance à la traction (N/100mm) 2200
Min Bending Radius (millimètres) Charge statique 15D
  Dynamique 25D







Caractéristiques optiques de noyaux :

  G.652D 50/125μm 62.5/125μm OM3-300
Atténuation (+20℃) @850nm   ≤3.0 dB/km ≤3.0 dB/km ≤3.0 dB/km
@1300nm   ≤1.0 dB/km ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36 dB/km
@1550nm ≤0.22 dB/km
Largeur de bande (classe A) @850nm   ≥500 mégahertz·kilomètre ≥600 mégahertz·kilomètre ≥600 mégahertz·kilomètre
@1300nm   ≥1000 mégahertz·kilomètre ≥1000 mégahertz·kilomètre ≥1000 mégahertz·kilomètre
Ouverture numérique   0.200±0.015NA 0.275±0.015NA 0.275±0.015NA
Λcc de longueur d'onde de coupure de câble ≤1260nm





Dimensions des constructions de câble

Compte de fibre Structure Fibres par tube

Diamètre lâche de tube

(millimètre)

Diamètre de CSM/diamètre de protection

(millimètre)

Épaisseur nominale de veste externe

(millimètre)

Diamètre de câble

Taille

(millimètre)

Poids de câble

(kg/km)

4 1+6 4 1.9±0.1 2.0/2.0 1,6 9.8±0.2 82
6 1+6 6 2.0±0.1 2.0/2.0 1,6 9.8±0.2 82
8 1+6 4 1.9±0.1 2.0/2.0 1,6 9.8±0.2 82
12 1+6 6 2.1±0.1 2.0/2.0 1,6 9.8±0.2 82
24 1+6 6 2.1±0.1 2.0/2.0 1,6 9.8±0.2 85
36 1+6 12 2.2±0.1 2.0/2.0 1,6 10.0±0.2 85
48 1+6 12 2.2±0.1 2.0/2.0 1,6 10.0±0.2 88
72 1+6 12 2.2±0.1 2.0/2.0 1,6 10.5±0.3 98
96 1+8 12 2.2±0.1 2.0/3.4 1,7 11.8±0.3 123
144 1+12 12 2.2±0.1 3.0/7.2 1,7 15.2±0.3 175

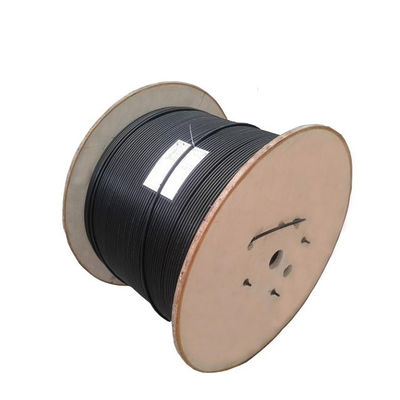

Détail de paquet

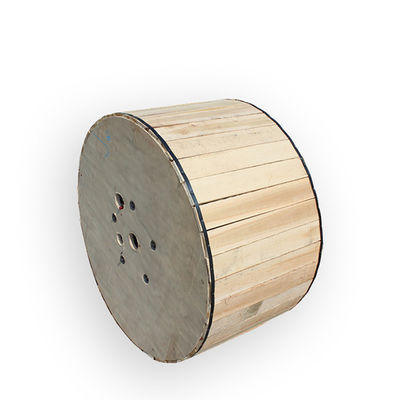

Le tambour en bois d'exportation, longueur de expédition normale du câble sera 1~4km.
L'autre longueur est également disponible si requis par l'acheteur.
Marque : Habituellement nous attachons seulement le rapport des essais sur l'emballage, mais votre demande est disponible aussi.
Par exemple :

Nom d'A.Company
Poids de B.Gross/Net
Type de C.Fiber
Longueur de D.Cable

Double envergure 490M de transmission de veste du tube ADSS de câble lâche de fibre 950M 1





Expédition :

Par l'air ou la livraison express de sea/by, il dépend de la quantité d'ordre



Délai d'exécution :

Quantité (kilomètres) 1-300 Au-dessus de 300
Le temps le plus court (jour) 7-10 Négociable
