500mm2 G556 G657A1 24 32 36 câble optique de fibre du noyau OPGW
ContPerson : Philip
Numéro de téléphone : +8613422342788
Whatsapp : +8613422342788
| Quantité de commande min : | 1km | Détails d'emballage : | Bobine de contreplaqué/adapté aux besoins du client |
|---|---|---|---|
| Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L/C, T/T, Western Union |
| Capacité d'approvisionnement : | 4500km par mois |
| Lieu d'origine: | Guangzhou, Chine | Nom de marque: | JQ/OEM |
|---|---|---|---|
| Certification: | ISO9001 ROHS CE-EMC FCC SDOC | Numéro de modèle: | OPGW |
|
Détail Infomation |
|||
| Type de fibre: | mode unitaire/mode multi | Nom de produit: | Câble optique extérieur de fibre |
|---|---|---|---|
| structure: | Tube lâche | Fibre: | 48core |
| Température de fonctionnement: | -40 | +60 C | Couleur de fibre: | Bleu, orange, Brown, Aqua, gris |
| Modèle: | OPGW | Conception: | Tube couvert d'Al central OPGW d'acier inoxydable |
| Porteur central: | Fil d'acier | Matériel: | Disponible sur requête du client |
| Surligner: | câble optique de fibre de 48Cores OPGW,ROHS Câble optique de fibre d'OPGW,SDOC ROHS câble de fibre optique de 48 noyaux |
||
Description de produit

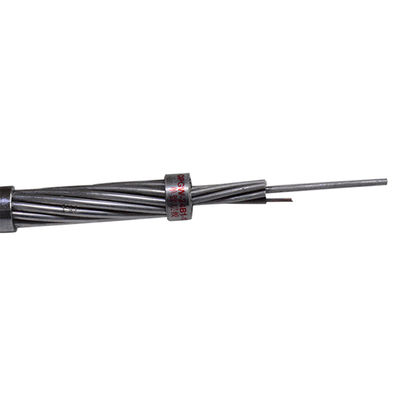

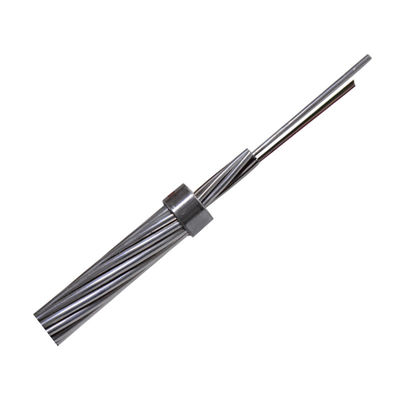

48 câbles optiques à fibres optiques de fibre de fil de masse des noyaux OPGW
Le fil de masse aérien composé à fibre optique (OPGW) est un fil de masse au-dessus contenant la fibre optique. Il a des fonctions multiples telles que le fil de masse aérien et la télécommunication optique. Il est principalement employé pour des lignes de communication de 110KV, de 220KV, de 500KV, de 750KV et de nouveau système de transmission à haute tension aérien. Il peut également être employé pour remplacer les lignes au sol existantes du vieux système de transmission à haute tension aérien, ajoute la ligne de télécommunication optique, transmet le courant de courte durée et pour assurer l'anti protection contre la foudre. D'autres structures peuvent être adaptées aux besoins du client sur demande.
Section transversale d'OPGW
Caractéristiques optiques
Les caractéristiques optiques, géométriques, mécaniques et d'environnement de la fibre optique d'ITU-T G.652 seront accord avec la table ci-dessous :
| Caractéristiques | Valeurs spécifiques | Unités | |||
| Caractéristiques optiques | |||||
| Diamètre de champ de mode | à 1310nm | 9.2±0.4 | µm | ||
| à 1550nm | ± 10,4 0,5 | millimètre | |||
| Affaiblissement linéique | à 1310nm | ≤0.35 | dB/km | ||
| à 1550nm | ≤0.22 | dB/km | |||
| Irrégularité d'atténuation | ≤0.05 | DB | |||
| Longueur d'onde zéro de dispersion (λ0) | 1300 ~1324 | nanomètre | |||
| Pente zéro maximum de dispersion (S0max) | ≤0.092 | picoseconde (nm2·kilomètre) | |||
| Coefficient de dispersion de mode de polarisation (PMD) | ≤0.2 |
|
|||
| Longueur d'onde de coupure (λcc) | ≤1260 | nanomètre | |||
| Coefficient de dispersion | 1288~1340nm | ≤3.5 | picoseconde (nanomètre·kilomètre) | ||
| 1550nm | ≤18 | picoseconde (nanomètre·kilomètre) | |||
| Indice de réfraction de groupe efficace (Neff) | à 1310nm | 1,466 | - | ||
| à 1550nm | 1,467 | - | |||
| Caractéristique géométrique | |||||
| Diamètre de revêtement | 125.0±1.0 | µm | |||
| Non-circularité de revêtement | ≤1.0 | % | |||
| Diamètre de revêtement | 245.0±10.0 | µm | |||
| erreur de concentricité de Revêtement-revêtement | ≤12.0 | µm | |||
| Non-circularité de revêtement | ≤6.0 | % | |||
| erreur de concentricité de Noyau-revêtement | ≤0.8 | µm | |||
| Caractéristique mécanique | |||||
| Bordage | ≥4 | m | |||
| Effort de preuve | ≥0.69 | GPa | |||
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N | ||
| Valeur de crête | 1.3-8.9 | N | |||
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05 | DB | ||
| Ф32mm, cercles 1, à 1550nm | ≤0.05 | DB | |||
Fibre et identification de couleur lâche de tube
La fibre individuelle et les tubes lâches accord avec TIA/EIA-598-A standard et le code couleurs en tant que ci-dessous.
Couleurs de fibre
Tube en acier 1 (No.1-24fibers)
Couleurs de fibre
| NON. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Nature | Jaune | Violette | Rose | Aqua |
Un traceur noir (lancement de 100mm)
| NON. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Nature | Jaune | Violette | Rose | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tube en acier 2 (No.25-36fibers)
| NON. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Nature | Jaune | Violette | Rose | Aqua |
Caractéristiques
• Les tubes d'acier inoxydable remplis de gel hydrophobe fournissent la protection et l'appui des fibres optiques
• Bonne représentation de tension
• Charge supplémentaire de faible diamètre, légère, basse à la tour
• Longueur excédentaire de fibre appropriée de l'unité optique easliy à faire
• Transport/température de stockage : -40℃ à +65℃
Specation d'OPGW
| Articles | Données techniques | ||
| Échoué | Noyau, couche 2 de la couche 1 | ||
| Toronnage de la direction | La couche externe est droite | ||
| Diamètre de câble (nominal) | 14.0mm | ||
| Poids de câble (approximativement) | 688.3kg/km | ||
| Section transversale de soutien | COMME fil | 104.7mm2 | |
| Résistance à la traction évaluée (RTS) | 111.6kN | ||
| Module d'élasticité (E-module) | 149.5N /mm2 | ||
| Coefficient thermique d'élongation | 13.4×10-6/K | ||
| Contraintes du travail maximum (40%RTS) | 44.64kN | ||
| Effort quotidien (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Résistance de C.C à 20℃ | 0.667ohm/km | ||
| Courant de courte durée (1s, 20℃~200℃) | 8.77kA | ||
| Capacité actuelle de courte durée (I2t) | 77.0kA ² s | ||
| Rayon de cintrage minimum | Installation | 30 fois de diamètre de câble | |
| Opération | 15 fois de diamètre de câble | ||
| Température ambiante | Installation | -20℃~+60℃ | |
| Stockage et expédition | -40℃~+70℃ | ||
| Opération | -40℃~+70℃ | ||
| Atténuation | Largeur de bande | Dispersion de mode de polarisation | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Fibre individuelle | Valeur de lien de conception (M=20, Q=0.01%) | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/kilomètre | ≤0.1ps/kilomètre |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/kilomètre | ≤0.1ps/kilomètre |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Emballage et expédition
• Tambour de câble standard
• Longueur de bobine standard : 2/3km/reel, l'autre longueur est également disponible
L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.
Selon la longueur du câble, nous choisissons le type différent la bobine (D, d, b, w1, w2) pour le câble de chargement.
Ambiant
Conformez-vous complètement à ISO14001, à RoHS et à système OHSAS18001
Recommandations d'installation
Procédure d'installation :
On lui recommande qu'IEEE DST 524-1992 et notre société aient recommandé des procédures soient employés pour l'installation d'OPGW.
