Double câble optique de fibre du noyau ADSS de l'envergure 96 de la veste G652D 100m

Quantité de commande min : 1km Détails d'emballage : Tambour en bois
Délai de livraison : 5-8 jours de travail Conditions de paiement : L/C, T/T, Western Union
Lieu d'origine: Guangzhou Nom de marque: JQ/OEM
Certification: ISO9001 Numéro de modèle: ADSS-24B1

Détail Infomation

Type de fibre: mode unitaire ou mode multi Compte de fibre: 2-144 noyau
Couleur: Noir, adapté aux besoins du client longueur: 2km ou longueur adaptée aux besoins du client
Matériel de veste: PE ou À NOM: Câble de fibre optique d'ADSS
Porteur central: FRP Température de fonctionnement: -40 | +60 C
Envergure: 50/100/200/300/400m installation: antenne autosuffisante
Surligner:

câble optique de fibre de noyau de l'envergure 96 de 100m

,

câble optique de fibre de noyau de G652D 96

,

câble à fibres optiques d'adss d'envergure de 100m

Description de produit

câble optique extérieur de fibre de mode unitaire de câble d'Adss de noyau de l'envergure 12 de 100m



Description de produit

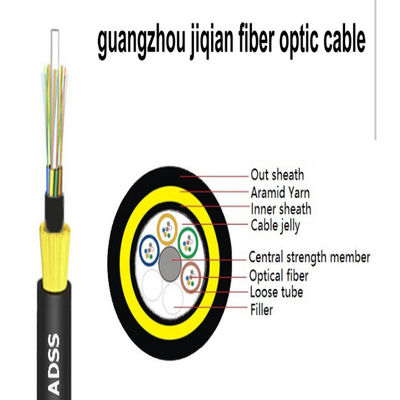

Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes arefilled avec un composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.

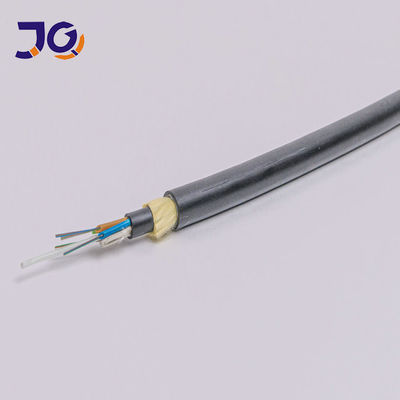

Double câble optique de fibre du noyau ADSS de l'envergure 96 de la veste G652D 100m 0



Caractéristiques

Écrasez la résistance et la flexibilité, les mesures suivantes sont prises d'assurer le câble étanche

remplissage de noyau de câble de 100%, composé lâche de remplissage de tube

Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Plastique de tissu-renforcé simple en tant que porteur axial



Caractéristiques optiques

Articles Unité Spécifications
G652D
Diamètre de champ de mode 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Diamètre de revêtement um 124,8±0.7
Non-circularité de revêtement %  ≤0.7
Erreur de concentricité de Noyau-revêtement um  ≤0.5
Diamètre de revêtement um 245±5
Non-circularité de revêtement %  ≤6.0
Erreur de concentricité de Revêtement-revêtement um  ≤12
Longueur d'onde de coupure de câble nanomètre acc≤1260
Atténuation (maximum) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22



Double câble optique de fibre du noyau ADSS de l'envergure 96 de la veste G652D 100m 1





Données techniques



Envergure : 100m



sous 110kv



12core



structurel

paramètre



Composants centraux de force : FRP



Diamètre : 1.5mm



Tube lâche (gelée remplie)



Diamètre extérieur : 1.8mm



PE d'enveloppe intérieure



Épaisseur : 0.9mm



PE externe de gaine



Épaisseur : 1.8mm



Technique

paramètre



diamètre extérieur de câble

9.5mm



section transversale de câble



95,03 mm2



Modèle de fibre



G.652D



Poids de câble



85kg/km



Résistance à la traction évaluée (RTS)



kn 10



Minmum a permis la tension (la T.A.O.)



4kn



EDS



3.2kn



Module de Young



7,8 kn/mm2



Coefficient de dilatation thermique



1.810-6/°C



Résistance de Cruss



Long terme : 1100 n/100mm



à court terme : 2200 n/100mm



Rayon de cintrage d'autorisation



Long terme (en courant) 220 millimètres



(En s'étendant) 360 millimètres à court terme





Image de produit

Double câble optique de fibre du noyau ADSS de l'envergure 96 de la veste G652D 100m 2



Application

Approprié à la méthode de pose aérienne

Stockage/température de fonctionnement : -40℃~+70℃







Détail de paquet

Le tambour en bois d'exportation, longueur de expédition normale du câble sera 2km ou 3km.
L'autre longueur est également disponible si requis par l'acheteur.
Marque : Habituellement nous attachons seulement le rapport des essais sur l'emballage, mais votre demande est disponible aussi.
Par exemple :
Nom d'A.Company
Poids de B.Gross/Net
Type de C.Fiber
Longueur de D.Cable

Double câble optique de fibre du noyau ADSS de l'envergure 96 de la veste G652D 100m 3





FAQ

1.Are vous société ou fabricant tradning ?
Nous sommes le fabricant avec l'expérience de 10 ans, nous sommes spécialisés dans la recherche, le développement et la production
pour le câble optique de fibre, ect de corde de câble d'interface et de chemin. Notre usine est dans la ville de Guangzhou, bienvenue pour nous rendre visite !

2.About la qualité ?
Nous la livraison avons avant examiné chaque des fibres quand production de finition.
Après confirmation des prix, vous pouvez exiger pour que les aperçus gratuits vérifient notre qualité.

3.Can vous accepter la commande ?
Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients, comme nous savons que les affaires sont toujours de commande.

4.What est votre délai de livraison ?
Habituellement au sujet des jours 3-7days ouvrables, il dépendent principalement de la quantité d'ordre.
Mais des pls soient assurés que nous arrangerons vos marchandises dès que possible après votre paiement.

5.Can vous accepter le service d'OEM ?
Oui, nous faisons bon accueil au service d'OEM. Nous pouvons imprimer votre logo sur le produit. N'importe quelle idée de vous est disponible.
